Apa kabar sob sobku hari ini?semoga dalam keadaan sehat saat membaca artikel saya kali ini, amin. Baik, disini saya akan share materi lanjutan tentang Virtual Local Area Network atau biasa kita sebut dengan VLAN. Berhubung saya tidak suka basa basi langsung saja kita mulaaaiii...
1. VLAN ACCESS
VLAN Access merupakan konfigurasi vlan yang terhubung langsung dengan end device (Komputer) . sehinggapada vlan access hanya dapat menampung 1 buah vlan id
Kali ini kita akan mencoba menghubungkan 2 perangkat yang berada pada vlan id atau ruang yang sama .

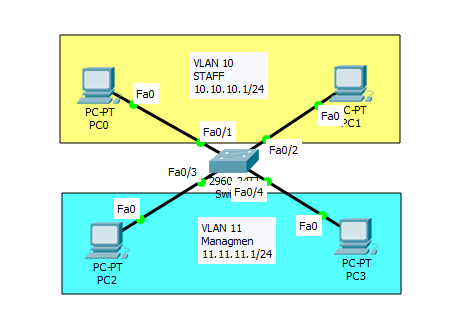

PC0 dan PC1 menggunakan vlan id 10. PC2 dan PC3 menggunakan vlan id 11.Untuk menghubungkan nya menggunakan vlan, kita harus mengetahui interface tiap perangkat yang terhubung ke switch manageable nya .
Setelah mengetahui vlan id dan interface yang terhubung pada switch, masuk ke console atau CLI switch0. Karena kita masih berada pada mode user exec, masuk ke mode previllege execdengan cara ketikkan perintah
Switch>enableSwitch#
Kemudian masuk ke mode global configuration.
Switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#
Pertama tama, kita harus membuat vlan id nya terlebih dahulu. Untuk membuat vlan pada global configuration mode, ketikkan perintah vlan <vlanid>.
Switch(config)#vlan 10Switch(config-vlan)#
Beri identitas pada vlan id tersebut agar mudah diingat.
Switch(config-vlan)#name STAFFSwitch(config-vlan)#exit
Ulangi langkah diatas untuk membuat vlan untuk ruang Managmen (11) .
Switch(config)#vlan 11Switch(config-vlan)#name ManagmenSwitch(config-vlan)#exitSwitch(config)#
Jika sudah kita dapat mengecek list vlan yang sudah kita buat dengan mengetikkan perintah :
Jika sudah kita lanjut memberikan access mode untuk setiap interfaces,Switch(config)#do show vlan brief
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4
Fa0/5, Fa0/6, Fa0/7, Fa0/8
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig0/1, Gig0/2
10 STAFF active
11 Managmen active
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
Switch(config)#
Pertama, berikan vlan 11 ke PC2 yang terhubung melalui interface fa0/3. Ketikkan perintah .
Switch(config)#int fa0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 11
Switch(config-if)#exit
Switch(config)#
Kemudian lakukan hal yang sama untuk memberikan vlan pada interfaces selanjutnya,
Untuk PC3 :
Switch(config)#int fa0/4Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 11Switch(config-if)#exSwitch(config)#
Untuk PC1 :
Switch(config)#int fa0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exSwitch(config)#
Untuk PC0 :
Switch(config)#int fa0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exSwitch(config)#
Sekarang kita cek konfigurasi vlan kita sob,
Jika konfigurasi kita sudah benar, sekarang kita tinggal memberikan ip address pada masing masing perangkat sesuai dengan network masing masingSwitch(config)#do show vlan briefVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/10, Fa0/11, Fa0/12Fa0/13, Fa0/14, Fa0/15, Fa0/16Fa0/17, Fa0/18, Fa0/19, Fa0/20Fa0/21, Fa0/22, Fa0/23, Fa0/24Gig0/1, Gig0/210 STAFF active Fa0/1, Fa0/211 Managmen active Fa0/3, Fa0/41002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default activeSwitch(config)#
PC 0 :
PC 1 :
PC 2 :

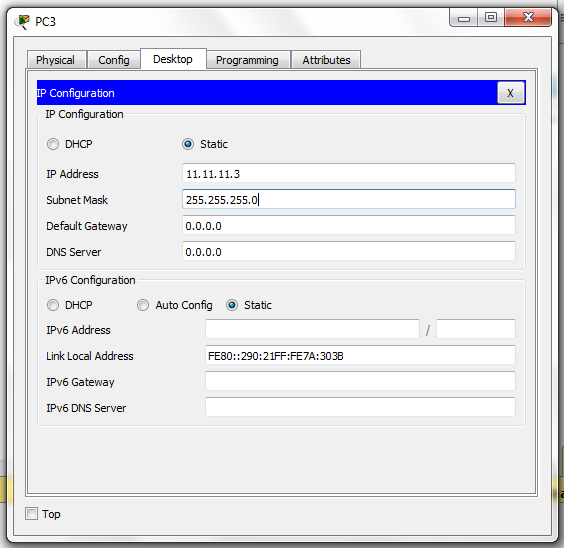

PC 3 :
Jika semua sudah terkonfigurasi, sekarang waktunya pengecekan jaringan yang sudah sob sob bangun. Kita dapat menggunakan fitur ping maupun dengan menggunakan Simple PDU(icon surat).
Cek jaringan dari PC0 ke PC1 menggunakan Ping :
Packet Tracer PC Command Line 1.0C:\>ping 10.10.10.3Pinging 10.10.10.3 with 32 bytes of data:Reply from 10.10.10.3: bytes=32 time=38ms TTL=128Reply from 10.10.10.3: bytes=32 time<1ms TTL=128Reply from 10.10.10.3: bytes=32 time<1ms TTL=128Reply from 10.10.10.3: bytes=32 time<1ms TTL=128Ping statistics for 10.10.10.3:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 38ms, Average = 9msC:\>
Kemudian cek jaringan PC2 ke PC3 menggungakan Ping :
Packet Tracer PC Command Line 1.0
C:\>ping 11.11.11.3
Pinging 11.11.11.3 with 32 bytes of data:
Reply from 11.11.11.3: bytes=32 time=1ms TTL=128
Reply from 11.11.11.3: bytes=32 time=1ms TTL=128
Reply from 11.11.11.3: bytes=32 time<1ms TTL=128
Reply from 11.11.11.3: bytes=32 time<1ms TTL=128
Ping statistics for 11.11.11.3:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 1ms, Average = 0ms
C:\>
Jika kedua computer pada masing masing jaringan sudah terhubung, berarti konfigurasi vlan access kita sudah berhasil. Karena pada topologi ini tidak terdapat perangkat sebagai gateway(router), sehinggamembuatperangkat yang ada pada vlan 10 tidak dapat terhubung dengan perangkat yang ada pada vlan 11 .
Sekian materi vlan dari saya hari ini, kita lanjut lain waktu semoga bisa membantu mina san semuanya. berikan komentar sob sob dibawah supaya saya bisa terus maju dan semangat yaaa....
Terima kasih.
